一、系列概述
Raveon Tech 系列無線數傳電臺（Tech Series Radio Modems）是一款高性能、遠距離、堅固耐用且具備模塊化設計的工業級數據傳輸設備，可靈活適配 UHF、VHF、220MHz 及 916MHz 等多種頻段。該系列電臺擁有可現場配置的輸入 / 輸出（I/O）接口，無論是在工廠內部還是戶外現場，都能根據實際需求快速切換為 RS-232、RS-422、RS-485、USB、GPIO、FIO（靈活數字輸入 / 輸出）或模擬接口，滿足多樣化設備連接需求。

其采用全鋁合金外殼設計，能有效屏蔽射頻（RF）干擾，相比傳統塑料外殼電臺，穩定性與可靠性大幅提升。同時，該系列電臺可與 Raveon 旗下 5 瓦功率的 RV-M7 數傳電臺實現空口兼容，搭載的空口協議集成了眾多數傳功能，確保通信系統兼具可靠性與靈活性。此外，Tech 系列電臺操作簡便，內置 100 余項實用功能，包括 16 位 ID 編碼、AES 數據加密、存儲 - 轉發中繼、GNSS 定位等，為工業通信提供全方位保障。
在數據傳輸性能方面，多數 Tech 系列數傳電臺配備的 2 級調頻（FM）數傳調制解調器，能以 4800-9600 波特率實現超遠距離傳輸；4 級調頻數傳調制解調器則可在 9600-19200 波特率下完成遠距離通信。若需超遠距離傳輸（最遠可達 100-300 公里），將空口波特率調低至 2200 或 1200 波特率，即可保障傳輸穩定性。

二、核心優勢：靈活獨立的通信技術

1.低成本獨立網絡搭建：用戶可借助 Tech 系列電臺構建專屬獨立無線電網絡，無需支付數據傳輸費用，擺脫對射頻電臺及免授權窄帶系統的依賴，顯著降低長期通信成本。

2.多元化備份方案：該系列電臺可作為移動網絡、光纖網絡或衛星網絡的備份通信方案，在主網絡故障時無縫切換，保障關鍵業務不中斷。同時，其內置的豐富 I/O 接口選項與 SCADA（監控和數據采集）功能，進一步提升了工業場景適用性。

3.安全可靠的通信保障：憑借 AES 數據加密技術、16 位 ID 編碼管理及自動重啟動功能，Tech 系列電臺能有效抵御數據泄露與設備故障風險，確保無線通信系統安全、穩定運行。
4.便捷的系統連接：豐富的前面板 I/O 接口選項，讓 Tech 系列電臺能輕松與各類工業設備對接，簡化系統搭建流程，降低設備互聯難度。

三、四大產品型號：適配不同場景需求

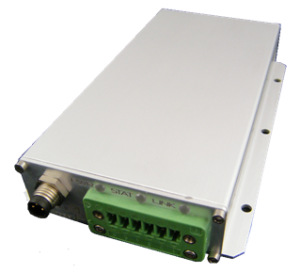

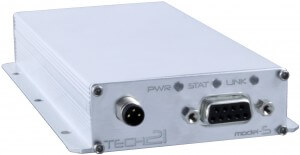

（一）RV-M21：大功率遠距離型
RV-M21 數傳電臺采用與 RV-M7 數傳電臺相近的外殼尺寸，可與 M7 系列完全兼容，射頻輸出功率范圍為 100 毫瓦 - 5 瓦，支持 VHF 與 UHF 頻段，能實現超遠距離數據傳輸，適用于對通信距離要求較高的工業場景。其具體尺寸為長 4.6 英寸（116.8 毫米）、寬 3.085 英寸（78.4 毫米），支持的頻段細分如下：
?UHF 頻段：UA（400-434MHz，非美國 / 政府專用）、UB（430-450MHz，非美國 / 政府專用）、UC（450-480MHz）、UD（470-512MHz，非美國 / 政府專用）、UJ（380-400MHz，非美國 / 政府專用）
?VHF 頻段：VA（132-155MHz，非美國 / 政府專用）、VB（150-174MHz）、VC（216-222MHz）

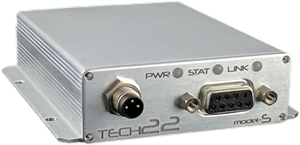

（二）RV-M22：迷你低成本型
RV-M22 是 Tech 系列中的迷你款數傳電臺，具備低成本、低功耗特點，內置小型射頻調制解調器，支持 VHF、UHF 窄帶頻段（2 瓦功率）及 915MHz ISM 免授權頻段（1 瓦功率）。產品尺寸為長 3.6 英寸（91.5 毫米）、寬 3.1 英寸（78.4 毫米），兼顧便攜性與實用性，支持的頻段包括：
?VHF 頻段：VM（150-155MHz，美國 MURS 5 信道）、VB（150-174MHz）
?UHF 頻段：UC（450-470MHz）
?ISM 免授權頻段：EC（902-928MHz，美洲地區）、ED（863-870MHz，歐洲 / 出口版）
此外，該型號在 UHF 或 VHF 頻段下，支持 6.25kHz、12.5kHz 或 25kHz 的信道間隔，適配不同通信環境需求。

（三）RV-M24：防水高功能型
RV-M24 數傳電臺主打防水特性，同時集成豐富 I/O 功能，支持 RS-232、RS-422、RS-485、USB 等多種接口，可適配 VHF、220MHz、UHF 窄帶頻段及 915MHz ISM 免授權頻段。其射頻輸出功率范圍為 100 毫瓦 - 5 瓦（內置 M8、M6 或 M50 數傳電臺模塊），能在潮濕、多雨等戶外惡劣環境中穩定工作，支持的頻段與 RV-M21 一致，具體如下：
?UHF 頻段：UA（400-434MHz，非美國 / 政府專用）、UB（430-450MHz，非美國 / 政府專用）、UC（450-480MHz）、UD（470-512MHz，非美國 / 政府專用）、UJ（380-400MHz，非美國 / 政府專用）
?VHF 頻段：VA（132-155MHz，非美國 / 政府專用）、VB（150-174MHz）、VC（216-222MHz）

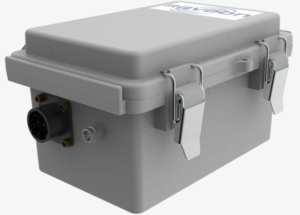

（四）RV-M25：戶外信息采集專用防水型
RV-M25 數傳電臺專為戶外信息采集（OGGI）設計，具備 IP67 防水等級，能在長期潮濕環境中可靠運行，且擁有超長電池續航能力。設備底部配備防水 I/O 接口連接器，內置數傳電臺模塊，支持靈活專用接口（FDI），可實現多種數據采集功能，包括：
?模擬輸入：可測量電壓，支持增益配置，能精準捕捉微小電壓信號
?4-20mA 電流傳感器監測：內置 120 歐姆電阻，用戶可根據需求更換為 250 歐姆或其他規格電阻
?開漏開關輸出驅動：可控制繼電器、LED 燈、警報器等外部設備
該型號在 UHF 或 VHF 頻段下，同樣支持 6.25kHz、12.5kHz 或 25kHz 的信道間隔，滿足戶外多樣化數據采集場景需求。

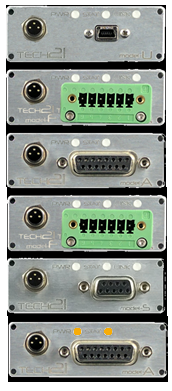

四、豐富接口選項：靈活適配設備
Tech 系列所有電臺外殼均配備多種前面板接口選項，各類接口板可隨時快速插拔更換，無需復雜操作。設備內置的模式檢測功能，能在接口板更換后自動完成配置，無需人工干預。具體支持的接口類型如下：

?USB 串行端口（USB 接口）

?RS-422 串行端口（F 標識）、RS-485 串行端口（T 標識）
?模擬或語音接口（A 標識）：支持射頻輸入與輸出
?GPIO 通用輸入 / 輸出與 UART 串行接口（G 標識）
?RS-232 串行端口（S 標識，DB9 接口）

?FIO 靈活數字輸入 / 輸出引腳與數字 UART（GPIO）（D 標識，DB15 接口）
?電流環輸出（CLO）：可輸出 4-20mA 電流（該功能處于開發中，有需求可聯系廠商）
若行業應用需定制特殊 I/O 面板，用戶可聯系 Raveon 團隊，廠商可快速提供定制化面板選項，滿足個性化設備連接需求。

五、嵌入式無線調制解調器：智能核心加持
Raveon 旗下 OEM 智能電臺（如 M8、M6、Daisy 或 Z50 調制解調器）可作為 Tech 系列電臺的內置核心模塊，賦予 Tech 系列電臺全套智能功能，同時確保其能與 Raveon M7 系列調制解調器正常通信。其中，M8 電臺模塊具備先進數據處理架構，能在窄帶信道（12.5kHz、7.5kHz、6.25kHz）中實現高數據吞吐量，滿足工業場景下高速數據傳輸需求。
Tech 系列電臺集成的高性能射頻模塊，均符合各國及國際監管機構標準，可在全球多地區合規使用，無需擔心頻段授權問題。

六、全系列核心功能：全方位保障通信
1.多模式運行：支持透明傳輸、分組數據傳輸、GPS 追蹤、SCADA 及 TDMA（時分多址）等多種運行模式，適配工業監控、設備追蹤、數據采集等不同場景。
2.高速窄帶通信：在窄帶信道中可實現高效數據傳輸，窄帶（NB）模式下波特率可達 1200-4800，部分型號甚至支持 9600 波特率空口傳輸；寬帶（WB）25kHz 頻段電臺空口波特率為 1200-9600，部分型號支持 4 級調頻模式，空口波特率可達 19600。
3.精準地址通信：支持地址化通信（可與非直接尋址設備通信）、廣播通信及組播通信，滿足多設備協同數據傳輸需求。
4.廣域覆蓋中繼：具備存儲 - 轉發數據中繼功能，可靈活配置中繼范圍（全部中繼或分組中繼），擴大通信覆蓋面積，解決偏遠區域信號弱問題。
5.SCADA 適配：GPIO 接口可直接連接 SCADA 傳感器，支持通過 SCADA 計算機查詢傳感器數據，或?qū)崿F(xiàn)遠距離傳感器信號模擬，滿足工業監控系統數據采集需求。
6.Modbus 協議支持：空口傳輸支持 Modbus 協議，可與 Tech 系列電臺 GPIO 接口或 CLO 接口通信，簡化工業設備協議對接流程。
7.智能 GPS 追蹤：可選配 GPS 功能，結合優化 TDMA 技術，可同時追蹤數千個目標設備，且無射頻干擾，支持采集設備位置、速度、航向、高度、電壓、狀態、振動、溫度等多維度數據。
8.高防護性能：部分型號（如 RV-M24、RV-M25）具備 IP 級防水能力，可在戶外惡劣環境長期使用，無需擔心雨水、潮濕影響。
9.靈活數據激活：支持?jǐn)?shù)據激活（三線制）與 RTS/CTS 握手協議，確保數據傳輸時序精準，避免數據丟失或沖突。
10.WMX 協議兼容：可啟用 WMX 協議，提升串行數據通信靈活性，適配更多工業設備通信標準。
11.網絡診斷：具備強大網絡診斷功能，可非侵入式監控所有電臺及數據網絡運行狀態，及時發現并排查通信故障。
12.自動故障恢復：設備故障時無需人工重啟，內置自動重啟功能，確保電臺快速恢復運行，降低人工維護成本。
13.無差錯傳輸：實時監測所有通信的誤碼率（BER），確保輸出數據無差錯，保障工業數據傳輸準確性。
14.安全加密：支持 AES 數據加密，可對空口傳輸數據進行加密處理，防止數據泄露，保障工業數據安全。
15.靈活功率配置：射頻輸出功率可根據需求調節，兼顧通信距離與功耗控制，適配不同傳輸距離場景。
